聚鑫制冷冷库建造送风系统解决方案

作者:聚鑫制冷 日期:2020-06-11 浏览:175

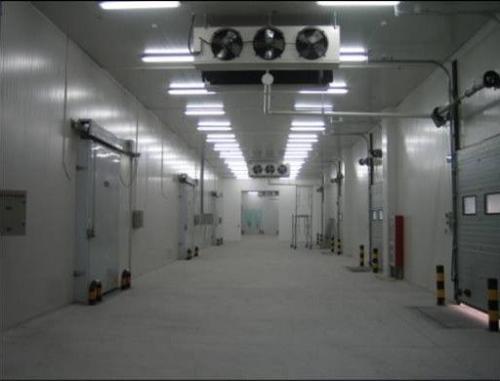

冷风机是冷库建造时普遍使用的一种末端送风设备,常采用直接送风方式,即冷风以高速直吹至货物表面,这种方式简单,但是容易引起货物干耗,会产生降温死角。目前在冷库中一种新型的送风方式是采用一种由特殊纤维材料制造而成的柔性空气分布系统(在市场上被叫做布风管、布袋风管、纤维风管),是替代传统风道、静压箱、保温材料、散流器等的一种末端送风系统。

与传统金属风道系统相比,纤维空气分布系统具有送风均匀、无降温死角、无吹风感、干耗小、不结露、易清洁维护等优点,贴顶式安装还可以增加冷库的容积利用率。本章小编以鲜羊皮冷库建造为例向您介绍纤维空气分布系统的冷库送风解决方案。
冷库建造
一、使用环境及客户要求

鲜羊皮储存冷库,共五间,库内要求温度为0-5度,冷库的净高是7.5米,风管的底标高6.4米。库存货物堆放高度约6米。鲜羊皮堆放在架子上,成排放置,每层架子间有少许空隙,便于空气流通。库内墙四周留有500mm走道空间。每间冷库西墙为外墙,热负荷大,要求大风量吹向西墙,流向冷库底部,循环到回风区,保证西墙区货物温度降低到要求温度。回风区均在近东墙一米处,要求库内各区域温差不能大于2度,回风区温度需要大于送风末端处的温度。

二、设备参数

每个羊皮冷库用4台冷风机,每台冷风机有三个轴流风机组成,每个轴流风机风量25000m3/h,冷风机总风量75000m3/h。冷风机机外余压130Pa。

三、解决方案

1、客户要求法瑞管高度不能超过1100mm,法瑞管设计入口风速不能超过10m/s,机外风压不能低于180PA。参照客户提供的风机曲线图,通过风速和风压计算。选择适合的风量和风压,满足客户要求,选择管径为1067mm,32米后变径800mm,共67.5米长,保证系统稳定运行。

2、因回风区均在冷风机端,为保证温度温差小于2度,回风处温度大于法瑞管末端处温度,风量分配不能平均,前20米占比10%,中间20米占比25%,末端27米占比65%。因管道过长,考虑到压力和温度衰减,且西墙为外墙,夏季热负荷较大,末端采用两个射流出风口,保证西墙区域货物的温度符合要求。

3、冷库建造安装完毕后经测试,温差小于0.5度,回风区温度大于送风末端处的温度。


以上就是本文小编给大家带来的以鲜羊皮冷库建造为例向您介绍的通风系统的解决方案,大家了解了吗?以往以上内容可以帮助到您!冷库建造就找聚鑫制冷!
